质量看板配置说明¶

📄 创建: 段晋明 2026-08-06 · 修改: JimWb 2026-08-06

https://doc.xpku.com/raw/products/cip/setup-manual/zlkbpzsm.md

本文说明质量看板（QM Portal Kanban）各项指标的配置方法。所有配置均在 MES 库 的 qm_portal_kanban_config 表中维护，用于配置各指标的 显示顺序 与 显示内容。

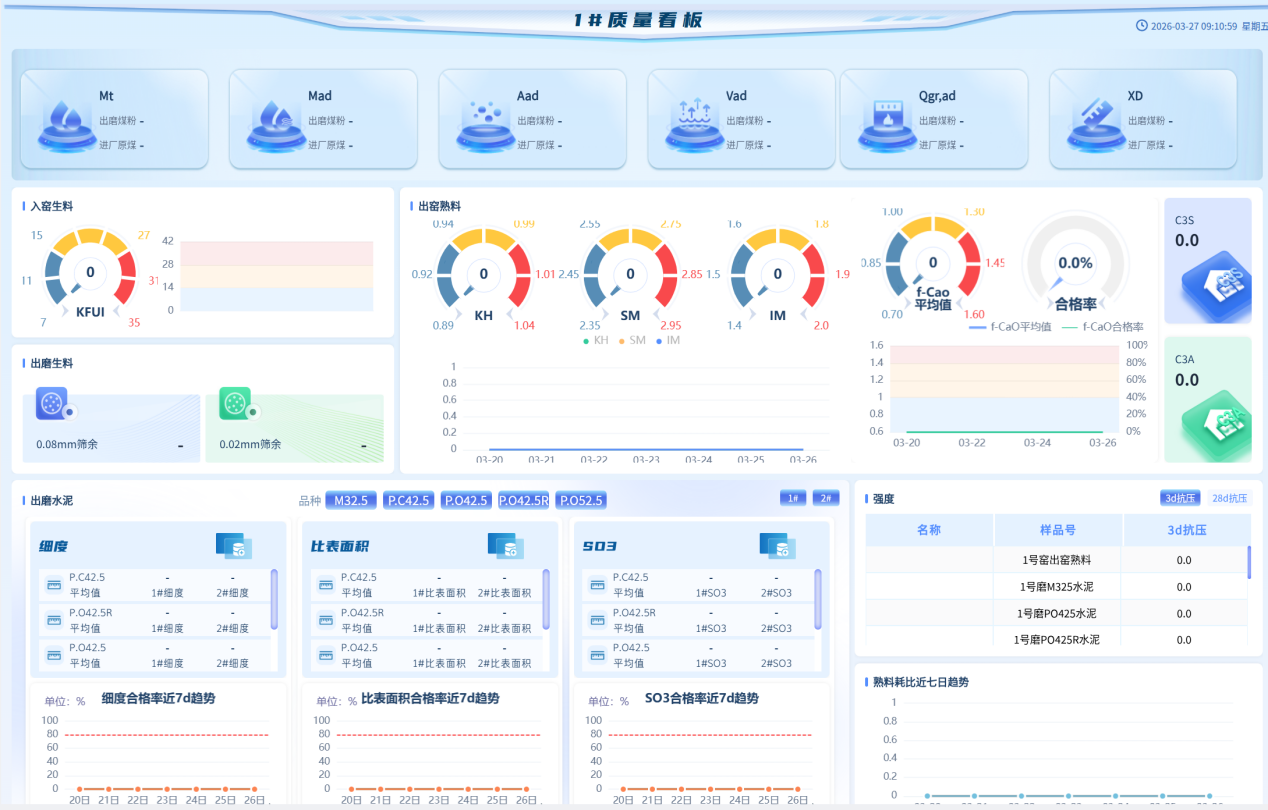

质量看板配置界面

一、配置前提¶

配置项	说明
配置表	`mes.qm_portal_kanban_config`（MES 库）
可配置内容	指标显示顺序、显示指标
工厂类型 `sample_type`	`1` = 水泥厂， `2` = 熟料厂， `3` = 粉磨站

注意：配置前需先设置工厂类型，不同类型对应的看板指标范围不同。

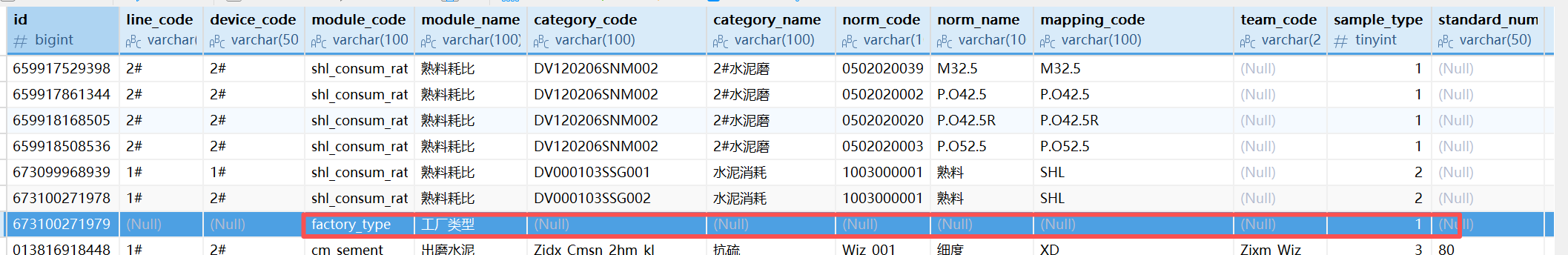

工厂类型设置

以下字段在各配置模块中通用，含义一致；个别模块的特殊说明见对应小节。

通过 module_code 筛选 top，或 module_name 筛选顶部指标。顶部指标包含两类：进厂原煤 与 出磨煤粉。

字段	说明
`line_code`	产线号
`category_code`	需要配置的质检对象编码
`norm_code`	顶部展示的指标编码（须与质检对象绑定计划的指标编码一致）
`norm_name`	对应指标名称
`mapping_code`	页面显示名称（不建议修改；若修改，需将“进厂原煤”与“出磨煤粉”两类的该编码改成一致）
`team_code`	指标所属组别（分析组 / 控制组 / 物检组）
`sample_type`	样品分类（`1` 组合样，`2` 周期样，`3` 综合样，`4` 外来样，`5` 标准样，`6` 批次样）
`sort_num`	排序号

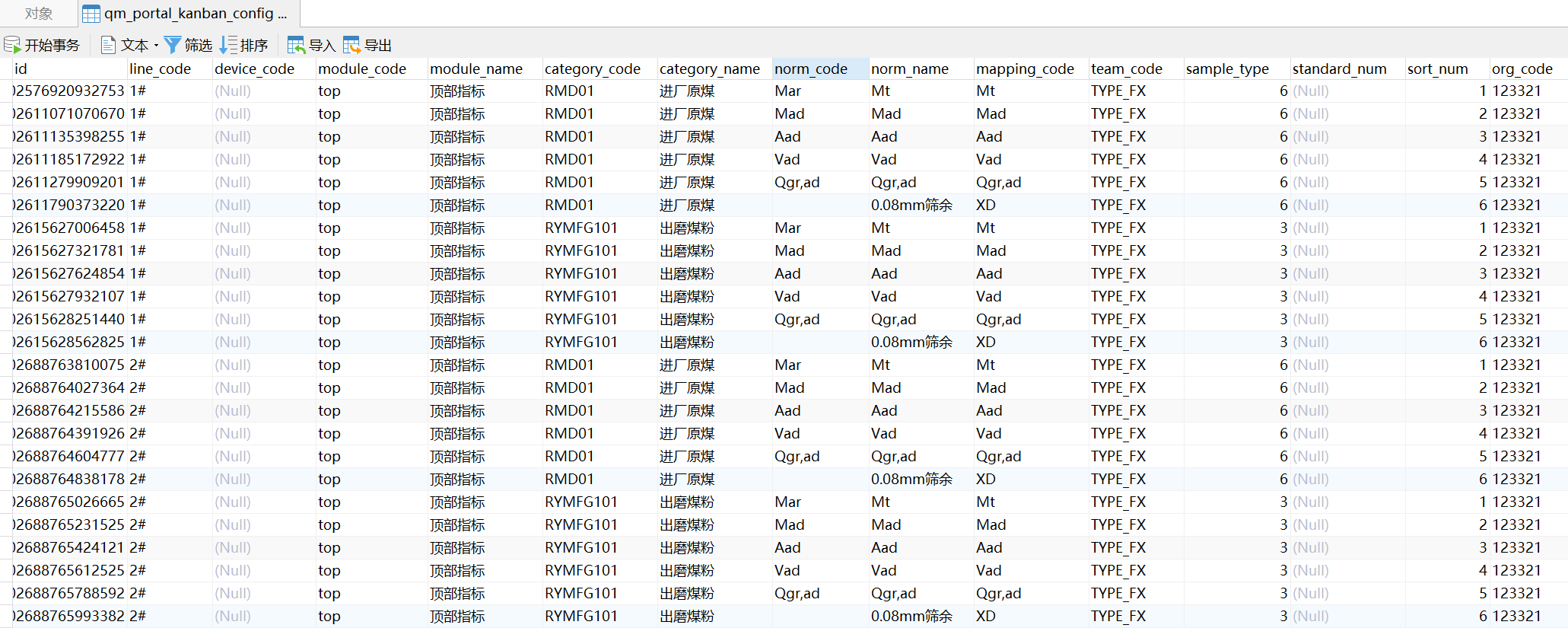

顶部指标配置

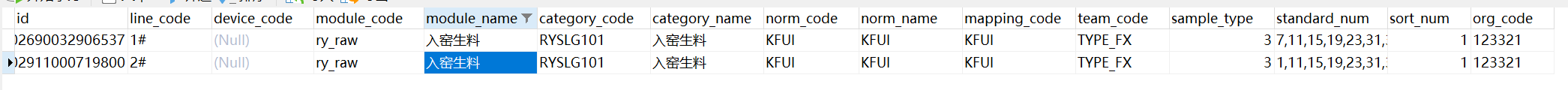

入窑生料配置

含 sample_type 样品类型字段，其余字段同「通用字段说明」。

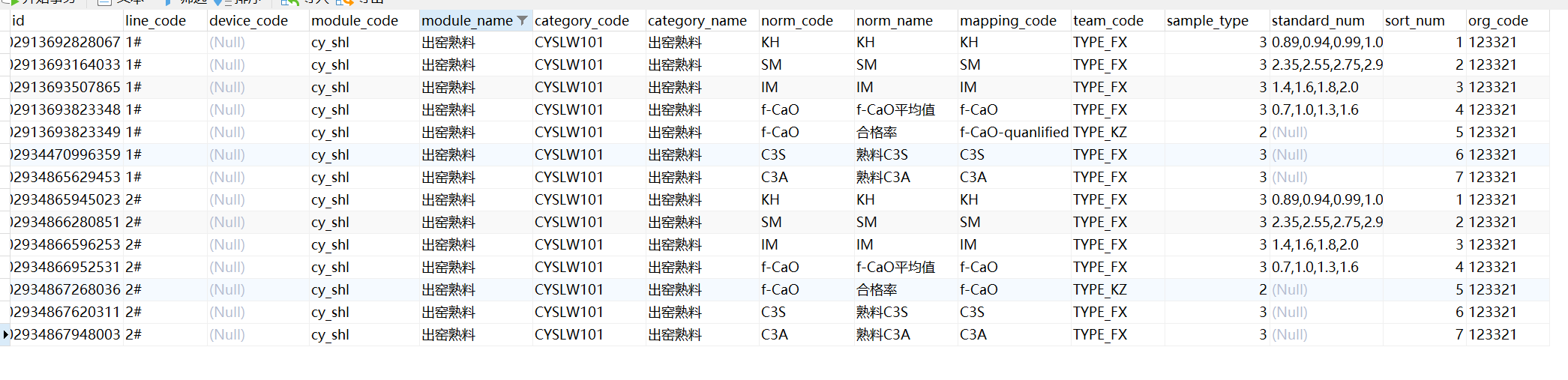

出窑熟料配置

字段同「通用字段说明」。

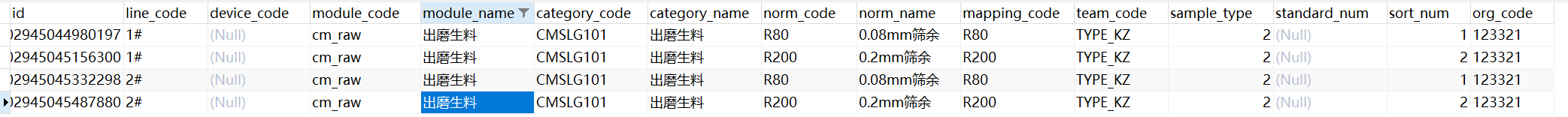

出磨生料配置

较通用字段多出 device_code（磨号）。

字段	说明
`device_code`	磨号
其余字段	同「通用字段说明」（含 `sample_type`、`standard_num` 等）

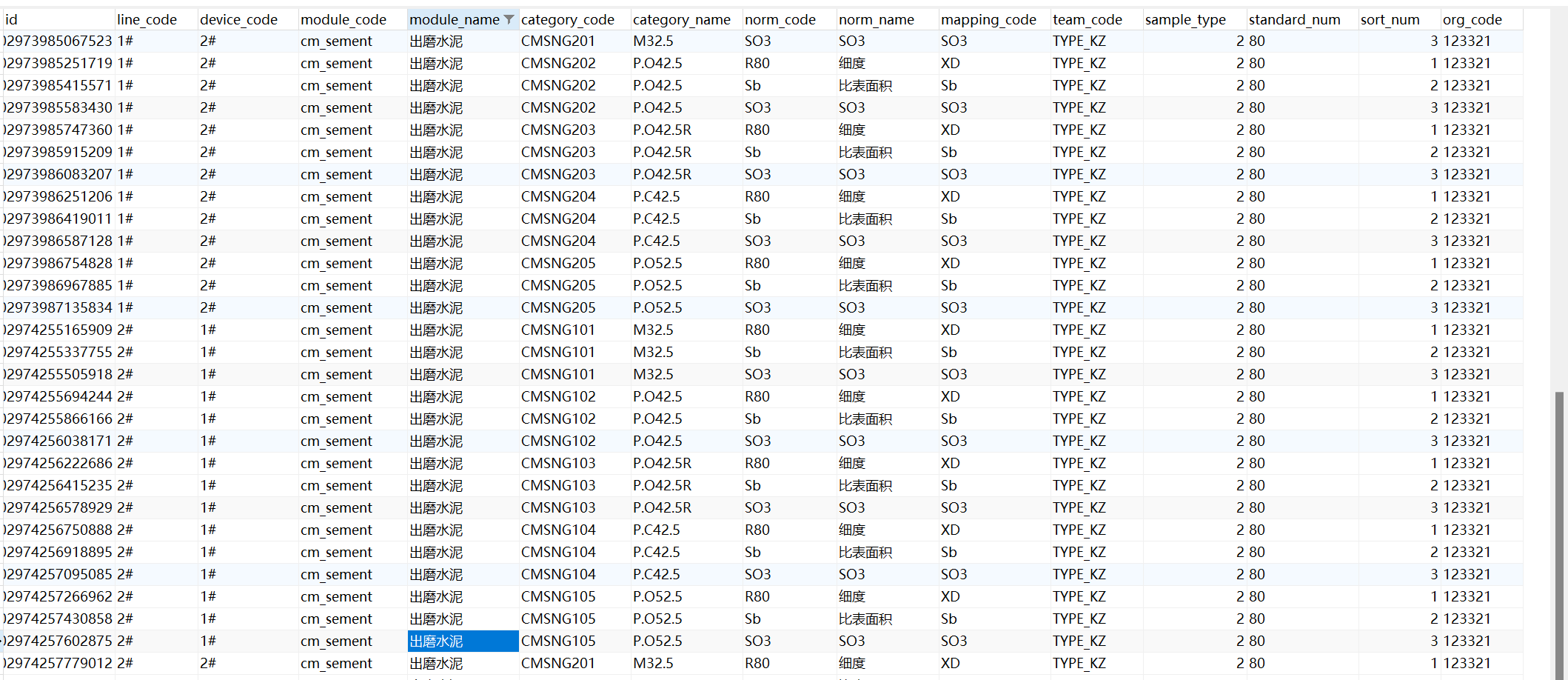

出磨水泥配置

字段同「通用字段说明」。

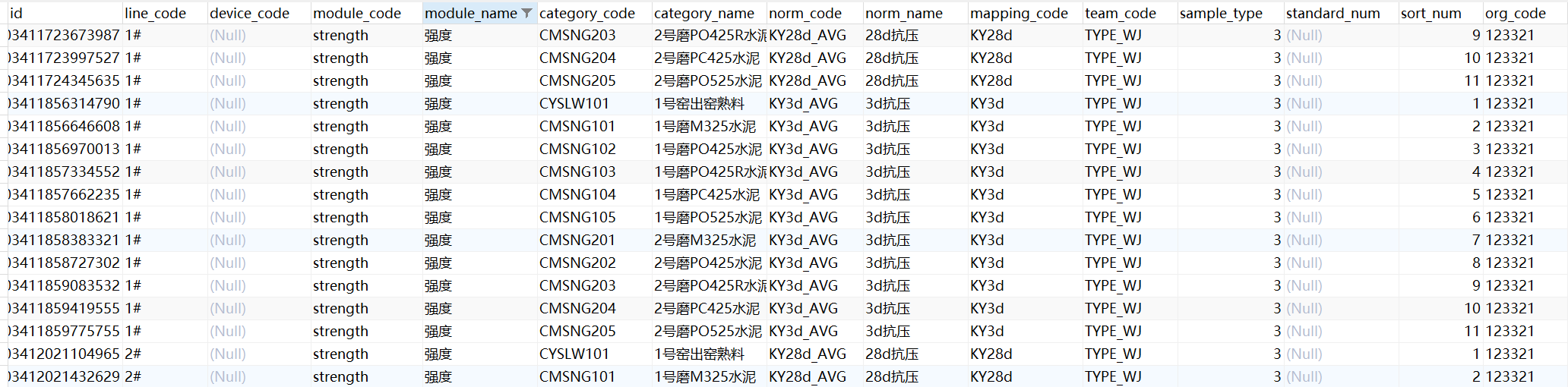

强度配置

该模块包含产出与消耗两组配置。

产出配置

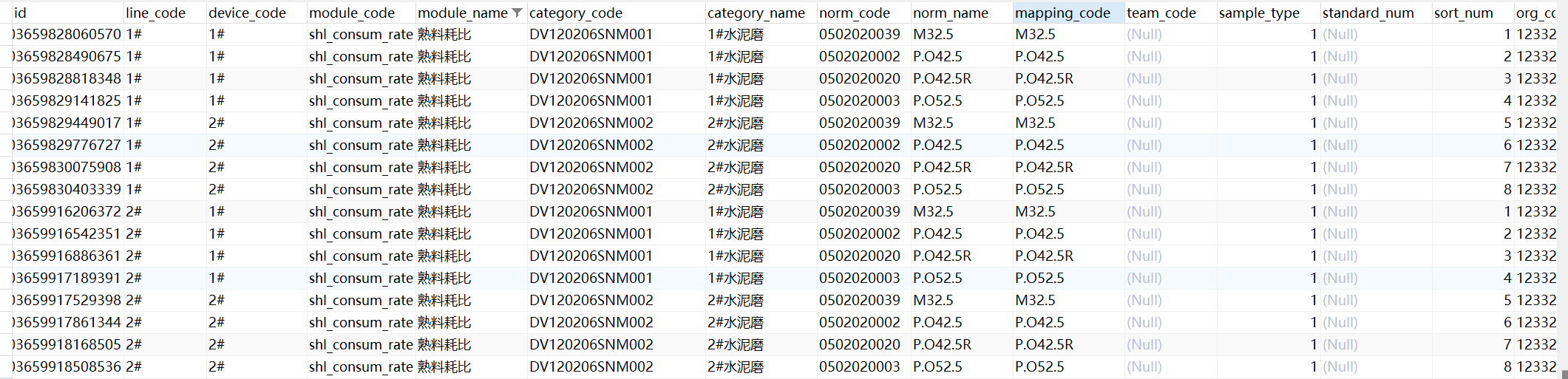

熟料耗比配置-产出

消耗配置

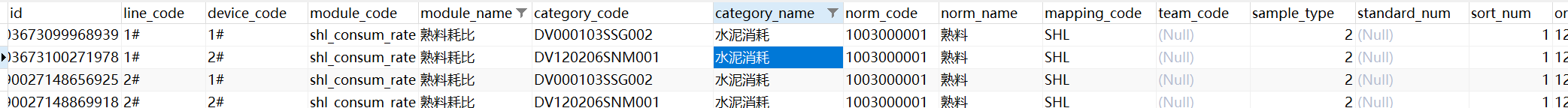

熟料耗比配置-消耗

所有 mapping_code（页面显示名称）默认保持原值，非必要不修改。
sample_type 在顶部 / 出窑 / 出磨等模块为“样品类型”取值（1–6）；在熟料耗比模块为固定语义（1=产出，2=消耗），请勿混淆。
norm_code 必须与质检对象绑定计划中的指标编码一致，否则看板无法正确取数。
调整 sort_num 可控制指标在看板内的显示顺序。
